Marmora bloku tiltu griešanas mašīna

Produkta pārskats

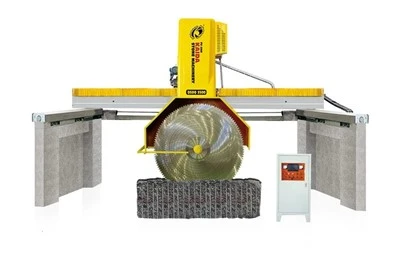

TheQSDQ-2200HP hidrauliskā tilta bloku griešanas mašīnair paredzēts akmens ražotājiem, kam nepieciešama lielāka ražošanas jauda un stabila veiktspēja liela mēroga-marmora un granīta apstrādei.

Mūsdienu akmens rūpnīcās jaudas palielināšana nav saistīta tikai ar lielāka motora vai lielāka asmens izmantošanu. Pilnīgam griešanas risinājumam jānodrošina arī stabila kustība, precīza pozicionēšana, ērta darbība un uzticama veiktspēja garās darba stundās.

QSDQ-2200HP apvieno pastiprinātu mašīnas konstrukciju, jaudīgu griešanas bloku, hidraulisko piedziņas sistēmu un viedo vadības tehnoloģiju, lai palīdzētu rūpnīcām efektīvi un konsekventi apstrādāt lielus akmens blokus.

Ražošanas izaicinājumi lielajās akmens rūpnīcās

Akmens apstrādes projektiem kļūstot apjomīgākiem, rūpnīcas saskaras ar augstākām prasībām attiecībā uz ražošanas efektivitāti un iekārtu uzticamību. Tradicionālajām griešanas iekārtām var būt ierobežojumi, strādājot ar lieliem blokiem, bieziem materiāliem un nepārtrauktiem ražošanas grafikiem.

Kopējie izaicinājumi ietver:

• Stabilas griešanas kvalitātes saglabāšana, apstrādājot smagus akmens blokus.
• Ražošanas pārtraukumu samazināšana, ko izraisa mašīnas regulēšana vai apkope.
• Dienas izlaides uzlabošana, nepalielinot darbaspēka prasības.
• Dažādu marmora un granīta materiālu apstrāde ar elastīgiem griešanas iestatījumiem.

QSDQ-2200HP risinājums lielas jaudas ražošanai

QSDQ-2200HP ir izstrādāts atbilstoši rūpniecisko akmens apstrādes rūpnīcu faktiskajām prasībām. Tā vietā, lai koncentrētos tikai uz griešanas ātrumu, iekārta ir izstrādāta tā, lai nodrošinātu stabilu ražošanu visā darba procesā.

Ar lielu darba zonu, spēcīgu mehānisko struktūru un lielu griešanas jaudu, tas ir piemērots rūpnīcām, kurās tiek ražotas marmora plātnes, granīta plāksnes un citi lielformāta akmens izstrādājumi.{0}}

Paredzēts nepārtrauktai darbībai

Mašīnas struktūra ir paredzēta gariem ražošanas cikliem. Pastiprinātais rāmis un stabilā transmisijas sistēma palīdz samazināt vibrāciju un uzturēt vienmērīgu griešanas kustību ilgstošas ​​darbības laikā.

Paredzēts lieliem akmens blokiem

Lieliem blokiem nepieciešama pietiekama griešanas jauda un spēcīgs atbalsts. QSDQ-2200HP nodrošina plašu griešanas laukumu un atbalsta liela diametra asmeņus, ļaujot rūpnīcām apstrādāt dažādus bloku izmērus atbilstoši ražošanas vajadzībām.

Elastīga ražošanas konfigurācija

Katrai akmens rūpnīcai ir atšķirīgi ražošanas mērķi. QSDQ-2200HP var konfigurēt atbilstoši klienta prasībām, tostarp asmens daudzumam, elektriskajām sastāvdaļām un papildu aprīkojumam.

QSDQ-2200HP darba process

QSDQ-2200HP ir izstrādāts, lai vienkāršotu akmens griešanas procesu no bloku pozicionēšanas līdz plātņu ražošanai. Katrs darba solis tiek kontrolēts, lai sasniegtu stabilus griešanas rezultātus un uzlabotu ražošanas efektivitāti.

1. Akmens bloku iekraušana

Pirms griešanas akmens bloks ir precīzi novietots uz darba zonas. Mašīnas struktūra nodrošina pietiekamu atbalstu lieliem un smagiem blokiem, palīdzot operatoriem droši un efektīvi pabeigt iekraušanas sagatavošanu.

2. Asmens pozīcijas iestatījums

Saskaņā ar dažādiem akmens materiāliem un plātņu biezuma prasībām operatori var pielāgot griešanas parametrus, izmantojot vadības sistēmu. Elastīgais iestatījums ļauj iekārtai pielāgoties dažādiem ražošanas plāniem.

3. Automātiskā griešanas darbība

Griešanas laikā tilta kustības sistēma un asmens pacelšanas mehānisms darbojas kopā, lai saglabātu vienmērīgu kustību. Stabils griešanas process palīdz sasniegt vienmērīgu plātnes biezumu un virsmas kvalitāti.

4. Pabeigta plātņu apstrāde

Pēc griešanas gatavās plātnes var nodot tālākai apstrādei, piemēram, pulēšanai, kalibrēšanai vai virsmas apstrādei. Stabilā griešanas veiktspēja nodrošina uzticamu pamatu turpmākajiem ražošanas posmiem.

Griešanas sistēma paredzēta smagai ražošanai

Liela asmeņu ietilpība

QSDQ-2200HP atbalsta asmeņus ar diametru līdz 2200 mm, nodrošinot pietiekamu griešanas dziļumu lieliem marmora un granīta blokiem.

Lielā asmeņu konfigurācija ļauj ražotājiem apstrādāt biezākus materiālus un uzlabot elastību dažādiem akmens pielietojumiem.

Jaudīgs galvenais piedziņa

Aprīkota ar 110 kW galveno motoru, iekārta nodrošina spēcīgu griešanas spēju prasīgiem dabīgā akmens materiāliem.

Enerģijas sistēma ir izstrādāta tā, lai nepārtrauktas ražošanas laikā uzturētu stabilu veiktspēju, nevis nodrošinātu tikai īstermiņa-augstu jaudu.

Vairāku-asmeņu griešanas iespēja

Saskaņā ar ražošanas prasībām QSDQ-2200HP var aprīkot ar vairākiem asmeņiem. Tas ļauj rūpnīcām optimizēt griešanas efektivitāti dažādām plātņu biezuma specifikācijām.

Mašīnu struktūras un ražošanas kvalitāte

Smags čuguna karkass

Iekārtas galvenā struktūra ir izgatavota no augstas -stiprības čuguna, lai nodrošinātu stabilu atbalstu akmens griešanas laikā.

Cietais rāmis palīdz samazināt deformāciju, ko izraisa darba spiediens, un uzlabo mašīnas stabilitāti ilgstošas ​​darbības laikā{0}}.

Pastiprināta tilta sija

Palielinātā tilta sija sasniedz 10000×800×700mm. Tā spēcīgā struktūra nodrošina drošu atbalstu griešanas galviņai un uzlabo kustības stabilitāti apstrādes laikā.

Precizitātes virzīšanas sistēma

Vadošās kolonnas ir izgatavotas no cieta tērauda ar diametru 210 mm. Dizains nodrošina vienmērīgu vertikālu kustību un palīdz uzturēt precīzu asmens pozicionēšanu.

Stabila transmisijas struktūra

Sliedes un zobratu pārvietošanās sistēma nodrošina vienmērīgu horizontālu kustību, ļaujot precīzi novietot pozicionēšanu griešanas procesa laikā.

Optimizēta virsmas aizsardzība

Mašīnu komponentiem tiek veikta virsmas apstrāde un krāsošana, lai uzlabotu izturību pret koroziju un pielāgotos prasīgai rūpnīcas videi.

Hidrauliskā sistēma un inteliģenta vadība

Stabila hidrauliskā kustība

Hidrauliskā sistēma kontrolē mašīnas galveno kustību, tostarp asmens pacelšanu un novietošanu. Stabila hidrauliskā konstrukcija nodrošina vienmērīgu darbību un palīdz samazināt triecienu griešanas laikā.

Kvalitatīvi{0}}hidrauliskie komponenti ir izvēlēti, lai atbalstītu nepārtrauktu rūpniecisko ražošanu un nodrošinātu uzticamu veiktspēju prasīgos darba apstākļos.

Lietotājam draudzīga-PLC vadības sistēma

QSDQ-2200HP izmanto viedo PLC vadības sistēmu, lai vienkāršotu iekārtas darbību. Operatori var pārvaldīt griešanas procedūras, izmantojot vadības paneli bez sarežģītiem manuāliem pielāgojumiem.

Ražošanas parametru iestatījums:Operatori var pielāgot griešanas ātrumu, asmens stāvokli un darba soļus atbilstoši dažādiem akmens materiāliem un ražošanas prasībām.

Automātiskā darbības pārvaldība:Programmējamās funkcijas palīdz samazināt nevajadzīgas manuālās darbības un uzlabo ražošanas konsekvenci.

Darba stāvokļa uzraudzība:Vadības saskarne nodrošina informāciju par mašīnas darbību, ļaujot operatoriem efektīvāk pārvaldīt ražošanu.

Pielāgošanas opcijas

Dažādām akmens rūpnīcām ir atšķirīgas ražošanas prasības. Kaida piedāvā elastīgas konfigurācijas iespējas, lai palīdzētu klientiem izvēlēties piemērotu mašīnu risinājumu.

Asmens konfigurācija

Asmeņu skaitu var izvēlēties atbilstoši nepieciešamajam plātnes biezumam un ražošanas jaudai.

Elektriskās sastāvdaļas

Klienti var izvēlēties elektriskās sastāvdaļas no starptautiski atzītiem zīmoliem, piemēram, Siemens, Schneider, Panasonic un citiem piegādātājiem atbilstoši projekta prasībām.

Mašīnas konfigurācijas pielāgošana

Papildaprīkojuma un mašīnu konfigurācijas var apspriest atbilstoši rūpnīcas izkārtojumam, materiāla veidam un ražošanas plānošanai.

Tehniskās specifikācijas
